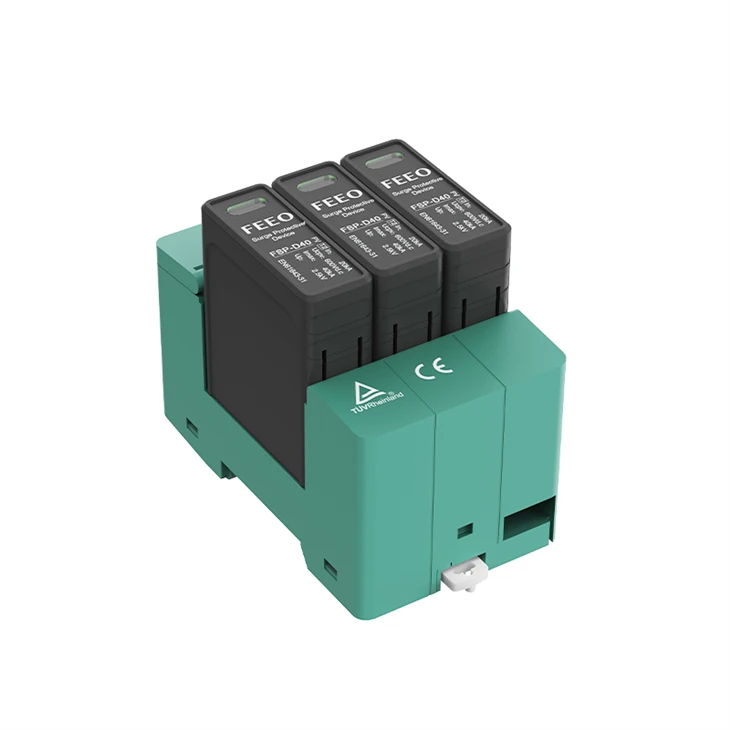

Överspänningsbelysning Överspänningsskyddsenhet 3P 1000 1500VDC
|
Modell |
FSP-D40 |
|
|
UC (V DC) |
600/8000V |
|
|
Max systemurladdningsström (8/20 μs) [Imax] |
40kA |
|
|
Spänningsskyddsnivå [UP] |
Mindre än eller lika med 2,5 kV |
|
|
Integrerad säkringsbrytningskapacitet/avbrottsklassning |
40kA/600Vdc |
|
|
Teknologi |
Kortslutningsavbrott (SCI) Överströmsskydd |
|
|
Drifttemperaturområde [TU] |
-40 grad till plus 80 grader |
|
|
Nominal Discharge Current (8/20 μs) [(DC+/DC-) -->Penna] |
20kA |
|
|
Svarstid [tA] |
<25ns |
|
|
Driftstillstånd/felindikering |
Grön (bra)/röd (ersätt) |
|
|
Ledarbetyg och tvärsnittsarea |
Min |
|
|
Montering |
Max |
60/75 grader C 1,5mm2/14AWG Solid/Flexibel |
|
35 mm DIN-skena enligt EN 60715 |
60/75 grader 35 mm/2AWG Strandad/25mm2/4AWG Flexibel |
|
|
Kapslingsmaterial |
UL 94V0 termoplast |
|
|
Grad av skydd |
IP20 |
|
|
Kapacitet |
3 moduler, DIN 43880 |
|
|
Standardinformation |
IEC 61643-31 Typ 2, IEC 61643-1 Klass II |
|
|
Produktgaranti |
Två år** |
|
|
|
|
|
Det är ett icke-linjärt motstånd av metalloxidhalvledare med ZnO som huvudkomponent. När spänningen som appliceras på dess två ändar når ett visst värde är motståndet mycket spänningskänsligt. Dess arbetsprincip är likvärdig med serie-parallell anslutning av flera halvledar-P-N. Varistorer kännetecknas av goda icke-linjära egenskaper (I=icke-linjär koefficient i CU ), stor strömkapacitet (-2KA/cm2), låg normal läckström (10-7-10-6A) , och låg restspänning (beroende på varistorns arbetsspänning och strömkapacitet är svarstiden på momentan överspänning snabb (~10-8s), och det finns ingen frigång.
De tekniska parametrarna för varistorer inkluderar huvudsakligen: varistorspänning (dvs kopplingsspänning) UN, referensspänning Ulma; restspänning Ures; restspänningsförhållande K (K=Ures/UN); maximal flödeskapacitet Imax; Läckström; respons tid .
Användningsvillkoren för varistorn är: varistorspänning: UN Större än eller lika med [(√2×1.2)/0.7] U0 (U0 är märkspänningen av den industriella frekvensströmförsörjningen)
Minsta referensspänning: Ulma Större än eller lika med (1.8-2) Uac (används under DC-förhållanden)
Ulma Större än eller lika med (2.2-2.5) Uac (används under AC-förhållanden, Uac är AC-arbetsspänning)
Den maximala referensspänningen för varistorn bör bestämmas av den skyddade elektroniska enhetens motståndsspänning, och varistorns restspänning bör vara lägre än förlustspänningsnivån för den skyddade elektroniska enheten, dvs (Ulma)max Mindre än eller lika med till Ub/K, ovan I formeln är K restspänningsförhållandet och Ub är förlustspänningen för den skyddade utrustningen.
Förpackning & Frakt
Överspänningsskyddspaket:
Standard exportkartongförpackning:
2P DC SPD 72st/ctn
3P DC SPD 48st/ctn
Kartongstorlek 48*29,5*15,2CM3
GW/NW: 20,7/20,1 kg
Överspänningsskydds leveranstid:
3-15 dagar efter bekräftelse av beställning bör detaljleveransdatum bestämmas enligt produktionssäsong och beställningskvantitet.
Överspänningsskyddsfrakt:
1. Transporthamn: SHANGHAI/NINGBO
2. Med flyg eller till sjöss för batchgods, flygplats-/hamnmottagning;
3. Kunder som anger speditörer eller förhandlingsbara fraktsätt!
